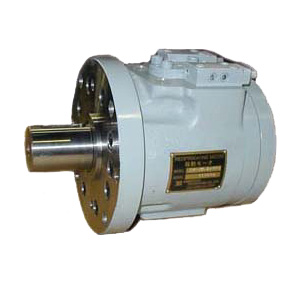

レシプローターは、ベーンタイプの油圧メタルシール揺動モーター(ロータリーアクチュエーター)です。
このメタルシール式揺動モーターは、他社に先がけて当社で開発され、25年の歴史があります。
出力軸が旋回揺動する揺動モータは、油圧シリンダとは異なり、外部に突出してくるものがありません。
軸を直接、旋回揺動させるだけでなく、直線往復動(揺動直動型)まで、省力化自動化に広範囲に
使用されています。
●特徴
1.直接軸を旋回させる。外部リンク機構などが不要で、スペース性に優れます。
2.配管レスの為、外部配管は不要です。(ERX、ERCX型)
3.出力軸は相手にしっかり連結するだけでよく、各種クレビス型ジョイントなど特別配慮は不要です。
4.機械的ギャップ、バックラッシュ現象が無いため、力の伝達効率がよく、騒音を発生しません。
5.始動圧が低い。スティック現象がなく、サーボ制御に最適です。
6.揺動サイクルの高いところ、振動試験機の振動源として使えます。
(振動試験機用、高剛性タイプ及びリニアシリンダーも製作します)
7.軸スラストに強く、軸に直接連結してよく、不便な場所にも設置できます。
8.クッション付でも揺動角は270°と大きく、しかも、クッション部は外部マウント方式で点検保守が容
易です。
9.ベーン部がメタルシール型の為、ベーン部のゴムシールの交換が不用になり、保守は一般油圧機
なみです。
10.尚、メタルシール型のため、シール付揺動モータに比べ、内部リークは多くなります。

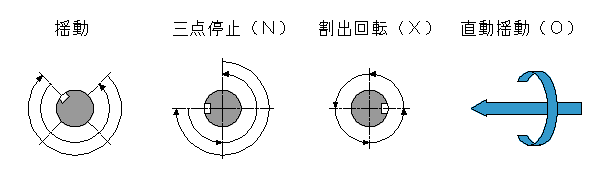

名 称 | 種 類 | 型 式 | 呼サイズ | 備 考 | |
揺 動 | ミニタイプ | ESL | 3 5 8 | クッション付ESLC-8もあります。 | |
標準 タイプ |
クッション無 | ER ES EF | 10 20 35 50 75 100 | ||
クッション付 | ERC ESC EFC | 10 20 35 50 75 100 | |||
大型タイプ(クッション付き) | ERC | 150 250 350 500 700 1000 1500 | |||
割出回転 | 標準 | ERX | 8 15 30 45 60 100 | クッション付ERCXもあります。 | |
中間停止 | 標準クッション付 | ERCN | 10 18 35 75 | 4点停止ERC4Nもあります。 | |
揺動・直動 | クッション付 | EFCOC | 12 28 56 | 揺動のみクッション付はFECO | |
揺動サーボモーター | 標準クッション無し | ERV EFV | 振動試験機用リニアシリンダーも あります。 |

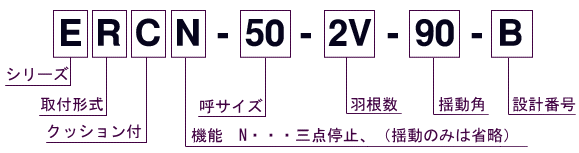

●型式表示
1.出力トルクTN・mは T=η.C.Pです。(内部容積C.cm3/rad、有効差圧P
MPa)

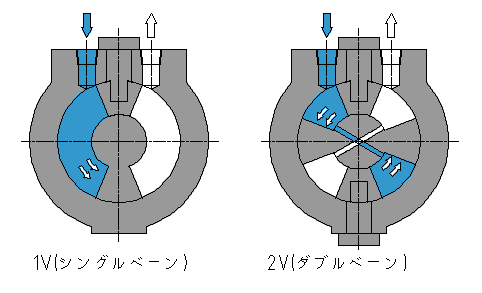

2.揺動角が90°以下は、ベーン数が2Vとなり、出力トルクは1Vの2倍になります。
3.揺動角θの精度は、揺動の場合θ-0°〜+3°です。
4.取付形式は R・・・丸フランジ S・・・角フランジ F・・・フット取付で、
その次のCはクッションを示します。
5.追加仕様の場合は、呼サイズの前にZがつきます。
