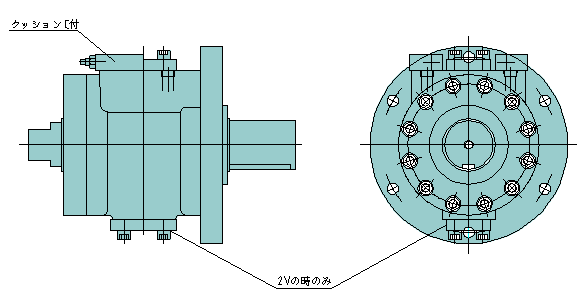

軸スラスト荷重に強い、メタルシールの特徴をいかした大型揺動モータです。
シール付のものでは得られない堅牢さと、優れた耐久性は、従来の大型トルク・アクチュエータの
イメージを一変しました。
型 式 | 圧 力 MPa | 内部容積 cm3 /rad |
揺動角 deg |
始動圧 MPa |
質量 kg | ||||
5 | 7 | 10 | 140 | ||||||
ERC-150 | 1V-270 | 630 | 880 | 181 | 270 | 0.3 | 100 | ||
2V-90 | 1400 | 1950 | 2800 | 3900 | 363 | 90 | |||
ERC-250 | 1V-270 | 1100 | 1550 | 315 | 270 | 0.3 | 120 | ||
2V-90 | 2500 | 3500 | 5000 | 7000 | 630 | 90 | |||
ERC-350 | 1V-270 | 1550 | 2200 | 446 | 270 | 0.3 | 210 | ||
2V-90 | 3500 | 4900 | 7000 | 9800 | 891 | 90 | |||
ERC-500 | 1V-270 | 2200 | 3100 | 634 | 270 | 0.3 | 230 | ||
2V-90 | 5000 | 7000 | 10000 | 14000 | 1268 | 90 | |||
ERC-700 | 1V-270 | 3100 | 4400 | 896 | 270 | 0.3 | 320 | ||
2V-90 | 7100 | 9900 | 14200 | 1790 | 90 | ||||
ERC-1000 | 1V-270 | 4700 | 6550 | 1340 | 270 | 0.3 | 515 | ||
2V-90 | 10700 | 15000 | 21500 | 2680 | 90 | ||||
ERC-1500 | 1V-270 | 6600 | 9250 | 1890 | 270 | 0.3 | 735 | ||
2V-90 | 15000 | 21000 | 30000 | 3780 | 90 |
